男人把女人桶到爽免费应用,韩国v欧美v亚洲v日本v,亚洲 欧美 综合 另类 中字

Q：美國原裝進(jìn)口DAKOTA達(dá)高特水下測(cè)厚儀有哪些型號(hào)可以選擇？

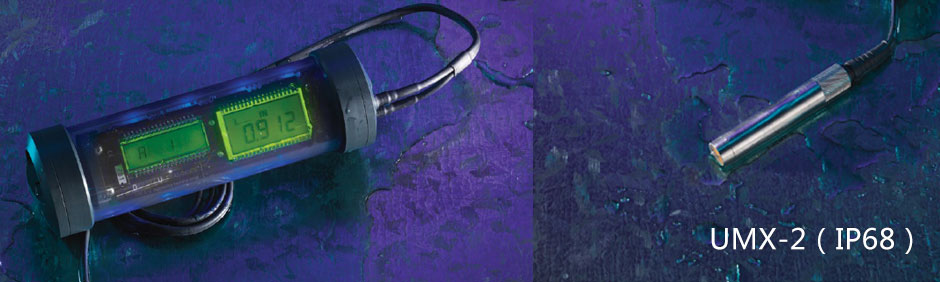

A：水下超聲波測(cè)厚儀UMX-2防水外殼：高強(qiáng)度透明塑料外殼，深度等級(jí)為300米；UMX/MX3水下測(cè)厚儀，包括UMX水下裝置和MX3超聲波測(cè)厚儀。將MX3安裝在UMX中，可用于檢查水下環(huán)境中的腐蝕情況，包括：船舶、管道、存儲(chǔ)罐、船塢、橋樁等

Q：新型號(hào)PZX-7超聲波測(cè)厚儀完全替代達(dá)高特測(cè)厚儀PX-7嗎？

A：PZX-7可以配延遲塊探頭和接觸式探頭，比PX-7多了增益可調(diào)（有兩種，如果選擇延遲塊探頭，有43dB、46dB、49dB 三擋；如果選擇接觸式探頭，有40dB、43dB、46dB、49dB、52dB五檔）和測(cè)量聲速選項(xiàng)（可用作超聲波聲速儀）。Dakota測(cè)厚儀PZX-7 配有Type-C接口（也就是現(xiàn)在大部分主流安卓手機(jī)的充電接口），可以用Type-C的數(shù)據(jù)線給主機(jī)供電。PX-7在E-E模式下，可穿透涂層測(cè)量。PZX-7沒有說明有此功能（配標(biāo)準(zhǔn)延遲塊探頭）。

Q：達(dá)高特DAKOTA高精超聲波測(cè)厚儀探頭配件怎么選型？

A：原裝美國進(jìn)口高精密超聲波測(cè)厚儀，在產(chǎn)品資料介紹下面列出了可選擇的探頭，只是一個(gè)參考，具體還是要根據(jù)主機(jī)型號(hào)看是否適用。比如是單晶探頭，PX-7超精測(cè)厚儀是PVX的簡版，沒有掃描；只能用標(biāo)配探頭，不帶延遲塊的探頭用不了。

Q：美國達(dá)高特進(jìn)口測(cè)厚儀MX-5DL 新型號(hào)是ZX-5DL，有什么區(qū)別？

A：ZX-5DL達(dá)高特測(cè)厚儀MX-5DL多了增益可調(diào)（有40dB、43dB、46dB、49dB、52dB五檔）和測(cè)量聲速選項(xiàng)（可用作超聲波聲速儀）。

ZX-5DL配有Type-C接口（也就是現(xiàn)在大部分主流安卓手機(jī)的充電接口），可以用Type-C的數(shù)據(jù)線（隨機(jī)配備）給主機(jī)供電。

Q：達(dá)高特哪款超聲波測(cè)厚儀要配高阻抗探頭？

A：高阻抗探頭，其涂層穿透功能比較強(qiáng)，一般給DAKOTA帶涂層穿透功能的超聲波測(cè)厚儀配。比如PZX-7穿透涂層超聲波測(cè)厚儀。

Q：超聲波測(cè)厚儀的操作中應(yīng)力對(duì)測(cè)量結(jié)果有什么影響嗎？

A：在役設(shè)備、管道大部分有應(yīng)力存在，固體材料的應(yīng)力狀況對(duì)聲速有一定的影響，當(dāng)應(yīng)力方向與傳播方向一致時(shí)，若應(yīng)力為壓應(yīng)力，則應(yīng)力作用使工件彈性增加，聲速加快；反之，若應(yīng)力為拉應(yīng)力，則聲速減慢。當(dāng)應(yīng)力與波的傳播方向不一至?xí)r，波動(dòng)過程中質(zhì)點(diǎn)振動(dòng)軌跡受應(yīng)力干擾，波的傳播方向產(chǎn)生偏離。根據(jù)資料表明，一般應(yīng)力增加，聲速緩慢增加。 

Q：達(dá)高特測(cè)厚儀探頭接觸面有一定磨損，還能用嗎？

A：超聲波測(cè)厚儀的探頭接觸面有磨損對(duì)測(cè)量精度是有影響的。常用測(cè)厚探頭表面為丙烯樹脂，長期使用會(huì)使其表面粗糙度增加，導(dǎo)致靈敏度下降，從而造成顯示不正確。可選用500#砂紙打磨，使其平滑并保證平行度。如仍不穩(wěn)定，則考慮更換探頭。

Q：耦合劑對(duì)達(dá)高特超聲波測(cè)厚儀測(cè)量精度的影響？

A：耦合劑是用來排除探頭和被測(cè)物體之間的空氣，使超聲波能有效地穿入工件達(dá)到檢測(cè)目的。如果選擇種類或使用方法不當(dāng)，將造成誤差或耦合標(biāo)志閃爍，無法測(cè)量。因根據(jù)使用情況選擇合適的種類，當(dāng)使用在光滑材料表面時(shí)，可以使用低粘度的耦合劑；當(dāng)使用在粗糙表面、垂直表面及頂表面時(shí)，應(yīng)使用粘度高的耦合劑。高溫工件應(yīng)選用高溫耦合劑。其次耦合劑應(yīng)適量使用，涂抹均勻，一般應(yīng)將耦合劑涂在被測(cè)材料的表面，但當(dāng)測(cè)量溫度較高時(shí)，耦合劑應(yīng)涂在Dakota測(cè)厚儀探頭上。 

ZX-5DL的儲(chǔ)存數(shù)據(jù)和傳輸數(shù)據(jù)的方式改變了。ZX-5DL不用專用軟件，用Type-C接口的USB數(shù)據(jù)線，把ZX-5DL當(dāng)成U盤接在計(jì)算機(jī)上，直接訪問U盤的文件（里面只有存儲(chǔ)的文件，是CSV格式，用EXCEL打開）。美國DAKOTA超聲波測(cè)厚儀MX-5DL的傳輸，用的是隨機(jī)配備的專用的計(jì)算機(jī)連接線和USB轉(zhuǎn)接口，接在計(jì)算機(jī)上，再用可以在官網(wǎng)上下載的專 用軟件，導(dǎo)出數(shù)據(jù)。

Q：非穿透涂層超聲波測(cè)厚儀可以用高阻抗探頭嗎？

A：達(dá)高特測(cè)厚儀非穿透涂層超聲波測(cè)厚儀，主機(jī)沒有穿透功能，不建議配高阻抗探頭，因?yàn)闆]有效果。

Q：工件表面粗糙度對(duì)達(dá)高特進(jìn)口超聲波測(cè)厚儀的測(cè)量值有什么影響？

A：工件表面粗糙度過大，造成探頭與接觸面耦合效果差，反射回波低，甚至無法接收到回波信號(hào)。對(duì)于表面銹蝕，耦合效果極差的在役設(shè)備、管道等可通過砂、磨、挫等方法對(duì)表面進(jìn)行處理，降低粗糙度，同時(shí)也可以將氧化物及油漆層去掉，露出金屬光澤，使探頭與被檢物通過耦合劑能達(dá)到很好的耦合效果。

Q：美國達(dá)高特DAKOTA超聲測(cè)厚儀MX-5已經(jīng)停產(chǎn)了嗎？有替代型號(hào)嗎

A：進(jìn)口超聲波測(cè)厚儀MX-5停產(chǎn)了，新替代型號(hào)是ZX-5達(dá)高特測(cè)厚儀這款。ZX-5比MX-5多了增益可調(diào)（有40dB、43dB、46dB、49dB、52dB五檔）和測(cè)量聲速選項(xiàng)（可用作超聲波聲速儀）。ZX-5 配有Type-C接口（也就是現(xiàn)在大部分主流安卓手機(jī)的充電接口），可以用Type-C的數(shù)據(jù)線給主機(jī)供電。

Q：涂層測(cè)厚儀和超聲波測(cè)厚儀是兩種不同類型的儀器儀表，有什么共同點(diǎn)呢？

A：涂層測(cè)厚儀和超聲波測(cè)厚儀都屬于無損檢測(cè)儀器，即在非破壞材料的情況下對(duì)材料厚度進(jìn)行厚度測(cè)量的儀器，涂層測(cè)厚儀和超聲波測(cè)厚儀都能夠通過探頭從材料的單面對(duì)材料進(jìn)行接觸式測(cè)量厚度。從而避免了卡尺、千分尺、量規(guī)等需要從雙面卡住測(cè)量厚度的弊端，發(fā)揮了無損檢測(cè)的優(yōu)勢(shì)，從而廣泛應(yīng)用于板材制造，管道防腐，電鍍涂裝，機(jī)械零部件制造，航空航天等重要領(lǐng)域。涂層測(cè)厚儀和超聲波測(cè)厚儀應(yīng)用在不同領(lǐng)域的材料厚度測(cè)量。實(shí)際上涂層測(cè)厚儀偏重于表面覆層的測(cè)量，而超聲波測(cè)厚儀側(cè)重于壁厚和板厚的基材測(cè)量。

Q：用一句話概括來講什么是超聲波測(cè)厚儀

A：通過超聲波原理，使用雙晶探頭對(duì)內(nèi)壁腐蝕的管件進(jìn)行的管壁減薄的測(cè)量，以及使用單晶探頭對(duì)薄壁或多層材料進(jìn)行的非常精確的壁厚測(cè)量。

Q：美國達(dá)高特DAKOTA超聲測(cè)厚儀可以穿透涂層嗎？

A：涂層穿透功能是儀器的性能決定的。ZX-3，ZX-5沒有穿透功能，ZX-6超聲波測(cè)厚儀,PZX-7有這個(gè)功能。

Q：超聲測(cè)厚儀的測(cè)量方法常用的有哪些？

A：一般測(cè)量方法： （1）在一點(diǎn)處用探頭進(jìn)行兩次測(cè)厚，在兩次測(cè)量中探頭的分割面要互為90°，取較小值為被測(cè)工件厚度值。 （2）30mm 多點(diǎn)測(cè)量法：當(dāng)測(cè)量值不穩(wěn)定時(shí)，以一個(gè)測(cè)定點(diǎn)為中心，在直徑約為30mm 的圓內(nèi)進(jìn)行多次測(cè)量，取最小值為被測(cè)工件厚度值。 

精確測(cè)量法：在規(guī)定的測(cè)量點(diǎn)周圍增加測(cè)量數(shù)目，厚度變化用等厚線表示。 

連續(xù)測(cè)量法：用單點(diǎn)測(cè)量法沿指定路線連續(xù)測(cè)量，間隔不大于5mm。

網(wǎng)格測(cè)量法：在指定區(qū)域劃上網(wǎng)格，按點(diǎn)測(cè)厚記錄。此方法在高壓設(shè)備、不銹鋼襯里腐蝕監(jiān)測(cè)中廣泛使用。 

Q：小徑管測(cè)厚有什么特殊性嗎？

A：工件曲率半徑太小，尤其是小徑管測(cè)厚時(shí)，因常用探頭表面為平面，與曲面接觸為點(diǎn)接觸或線接觸，聲強(qiáng)透射率低（耦合不好）。可選用小管徑專用探頭（6mm ),能較精確的測(cè)量管道等曲面材料。 所以工件曲率半徑太小對(duì)超聲波測(cè)厚儀示值是有影響的。

Q：金屬厚度超聲波測(cè)厚儀顯示分辨率是啥意思？

A：顯示分辨率越高顯示精度就越高。0.001高于0.01，金屬厚度超聲波測(cè)厚儀在屏幕上尾數(shù)顯示的多，精度誤差相對(duì)就小。

Q：測(cè)厚儀ZX-5可以穿透涂層測(cè)厚度嗎？
A：達(dá)高特ZX-5是精密的超聲波測(cè)量儀器，可單邊測(cè)量物體的厚度，但沒有不去除表面涂層或漆層測(cè)量金屬基體厚度的功能。顯示精度可達(dá)0.01mm

Q：超聲波測(cè)厚儀適合測(cè)量什么樣的材料？

A：超聲波測(cè)厚儀適合測(cè)量金屬、玻璃、塑料、陶瓷以及很多超聲波的良導(dǎo)體。只要能以一恒定速度在其內(nèi)部傳播都可測(cè)量。另外超聲波反射原理測(cè)量厚度的儀器均不適合測(cè)量層迭材料和復(fù)合材料。超聲波測(cè)厚儀中所使用的超聲回波脈沖技術(shù)一般用于測(cè)量非金屬基體材料（例如塑料、木材等）表面上的涂層厚度，而且，該方法屬于一種無損測(cè)量方法，不會(huì)對(duì)測(cè)量樣品造成損壞。超聲波測(cè)厚儀的探頭包含一個(gè)超聲波換能器，能夠發(fā)出脈沖并通過涂層。脈沖然后從基體材料反射回?fù)Q能器并轉(zhuǎn)換為高頻電信號(hào)。通過對(duì)回波波形進(jìn)行數(shù)字化分析，人們可以有效確定涂層的厚度。在某些情況下，利用該儀器還可以測(cè)量多層系統(tǒng)中的某一單層厚度。

Q：PX-7 PZX-7超聲波測(cè)厚儀測(cè)量時(shí)如何操作？要注意什么

A：美國DAKOTA公司的PX-7是精確的超聲波測(cè)量儀器。與聲納操作原理相 同，PX-7可以測(cè)量不同材料的厚度，顯示精度可達(dá)土 0.001mm。為避免接觸面有空氣層，必須使用耦合劑，通常一滴即可。然后將探頭 緊密貼在測(cè)試物體的表面，應(yīng)顯示6-7個(gè)豎條及一個(gè)數(shù)值。如果聲速設(shè)置正確， 顯示值應(yīng)為材料的厚度。如果顯示少于5個(gè)豎條或讀數(shù)不穩(wěn)定，先檢查是否充分 耦合，探頭是否放平。如果還不穩(wěn)定，可能需要更換探頭。探頭放在測(cè)量材料表 面時(shí)，每秒可進(jìn)行4次測(cè)量。移走探頭，顯示最后一次測(cè)量值。有時(shí)，探頭移走時(shí)，會(huì)帶走一層耦合劑，這樣測(cè)量值會(huì)時(shí)大時(shí)小。可以明顯 觀察到探頭在位時(shí)，有一個(gè)讀數(shù)；探頭移走時(shí)，又有一個(gè)讀數(shù)。
測(cè)量表面準(zhǔn)備
測(cè)量表面的開頭和粗糙程序非常重要。粗糙不平的表面會(huì)限制超聲波穿過材 料，導(dǎo)致測(cè)量不穩(wěn)、不可靠。測(cè)量表面應(yīng)清潔、無細(xì)小顆粒、灰塵等，這些物質(zhì) 會(huì)導(dǎo)致探頭不能很好地接觸測(cè)量面。應(yīng)使用鐵刷或砂紙以及砂輪等。對(duì)于特別粗 糙的表面如鑄鐵，很難測(cè)量，因?yàn)闀?huì)造成聲速發(fā)散。粗糙的表面除了給測(cè)量帶來 困難，還會(huì)增加探頭的磨損。

Q：進(jìn)口超聲波測(cè)厚儀的主要測(cè)量方法有什么區(qū)別？

A：超聲波測(cè)厚儀主要是用來測(cè)量鋼板，鋼管等基材的厚度而不是測(cè)量涂層和鍍層的厚度。超聲波測(cè)厚儀的其他稱呼：超聲測(cè)厚儀（簡稱UT），超聲波測(cè)量儀，壁厚測(cè)量儀，鋼板測(cè)厚儀等。而超聲波測(cè)厚儀精度以mm為單位，顯示分辨率一般為：0.1，0.01，0.001mm等精度，超聲波測(cè)厚儀的量程一般為0.75-300mm，特殊的在0.15-20mm；3-500mm。超聲波測(cè)厚儀的原理：探頭發(fā)射的超聲波脈沖到達(dá)被測(cè)物體并在物體中傳播，到達(dá)材料分界面時(shí)被反射回探頭，通過精確測(cè)量超聲波在材料中傳播的時(shí)間來確定被測(cè)材料的厚度。適合測(cè)量所有導(dǎo)聲材料，如鋼、鐵、金屬，塑料、陶瓷、有機(jī)玻璃等超聲波的良導(dǎo)體。 

超聲波測(cè)厚儀進(jìn)口或是國產(chǎn),目前主流的有兩種： 

一種是穿越涂層測(cè)厚（回波-回波模式）：無需清除被測(cè)物體表面的油漆，塑料等附著物即可測(cè)量基體厚度，主要用于油田防腐管道測(cè)量，船舶，容器測(cè)量。 

另一種是直接測(cè)量基體厚度（界面-回波模式），主要用于測(cè)量裸露的基材，適用于機(jī)械加工件的測(cè)量。隨著科技的發(fā)展，超聲波測(cè)厚儀也出現(xiàn)一些既可以測(cè)量基材厚度又可以測(cè)量涂層厚的超聲波測(cè)厚儀。

Q：溫度對(duì)達(dá)高特測(cè)厚儀測(cè)量有影響嗎？

A：一般固體材料中的聲速隨其溫度升高而降低，有試驗(yàn)數(shù)據(jù)表明，熱態(tài)材料每增加100°C，聲速下降1%。對(duì)于高溫在役設(shè)備常常碰到這種情況。應(yīng)選用高溫專用探頭（300－600°C)，切勿使用普通探頭。 

Q：選擇超聲波聲速儀探頭要注意什么？

A：測(cè)厚探頭一般根據(jù)測(cè)厚范圍、測(cè)量精度和工件情況選擇。雙晶探針性能好，測(cè)量范圍寬，下限低。被測(cè)工件的表面處理與探傷相同。測(cè)量粗糙表面的厚度，需要拋光的面積不大，關(guān)鍵在于平整度。偶聯(lián)劑的選擇與探傷相同。甘油或水玻璃適用于小直徑管壁和固體壁的厚度測(cè)量。

測(cè)量管道，特別是小口徑管道時(shí)，要仔細(xì)左右擺動(dòng)探頭，使其與管壁正交，的厚度指示以獲得穩(wěn)定jing確。如果儀器工作正常，但厚度無法測(cè)量，首先檢查工件光潔度是否合格。如果偶聯(lián)劑是好的，光潔度不足以拋光它。如果偶聯(lián)劑太薄，則應(yīng)更換粘度較高的偶聯(lián)劑。如果仍然無法檢測(cè)到，則可能是嚴(yán)重的內(nèi)部腐蝕所致。稍微移動(dòng)探針并再次測(cè)量。

Q：PX-7超聲波測(cè)厚儀RS232 接口怎么用？

A：PX-7帶有RS232接口，可使用附件中的電纜，與計(jì)算機(jī)相連。

1、 將電纜接入儀器底部的2針接口及計(jì)算機(jī)上的9針接口。

2、 進(jìn)入測(cè)量數(shù)據(jù)存儲(chǔ)軟件

3、 測(cè)量后，按SEND鍵將測(cè)量數(shù)據(jù)傳輸入計(jì)算機(jī)。

Q：涂層越厚越好嗎？

A：涂層厚度并不是越厚越好，恰恰相反，現(xiàn)實(shí)生活中很多產(chǎn)品和使用場(chǎng)景下，大多數(shù)涂層都很薄。涂層涂料其實(shí)也是產(chǎn)品成本的一種，涂層越厚那么材料的成本也就越多。大多數(shù)涂層都是油漆涂料，油漆涂料的價(jià)格相對(duì)來說還是便宜的。但是有的電子產(chǎn)品的涂層是非常貴的，厚度每增加1個(gè)μm，產(chǎn)品成本都會(huì)增加很多。所以，對(duì)于產(chǎn)品生產(chǎn)企業(yè)來說，涂層厚度并不是越厚越好。涂層厚度越厚，也會(huì)帶來很高的使用成本。例如飛機(jī)涂層。在電子產(chǎn)品行業(yè)，涂層可以為電子產(chǎn)品提供隔熱、防靜電、防擊穿等作用，但是涂層厚度的增加，會(huì)使得原來電子元件之間的距離或者是電路板的厚度增加，導(dǎo)致散熱變差，或者說影響電子產(chǎn)品的最終壽命。

Q：達(dá)高特超聲波測(cè)厚儀一點(diǎn)校準(zhǔn)法如何操作？
A：為保證測(cè)量精度，必須設(shè)置正確的聲速。不同材料，聲速不同。一點(diǎn)校準(zhǔn)法是最簡單常用的校準(zhǔn)方法。設(shè)定聲速的兩種方法如下：注意：該步驟需要一個(gè)所要測(cè)量的特定材料的樣塊，已知厚度。
1、開機(jī)
2、滴一滴耦合劑至樣塊。
3、使探頭緊貼樣塊表面。應(yīng)顯示厚度值（可能不正確），所 有的豎條應(yīng)都顯示。
4、讀數(shù)穩(wěn)定后，移走探頭。如果厚度值有變化，重復(fù)步驟3
5、按CAL鍵，IN或MM符號(hào)應(yīng)閃動(dòng)。
6、使用上下箭頭鍵調(diào)節(jié)厚度值至樣塊厚度。
7、再按一次CAL鍵，IN/u S或MM應(yīng)閃動(dòng)，儀器顯示根 據(jù)厚度值計(jì)算出的聲速值。 

Q：達(dá)高特DAKOTA超聲波測(cè)厚儀穿透涂層測(cè)厚度的原理：

A：鋼中縱波聲速具代表性的為5900m/s(0.2320in/us)，但是在漆層或類似涂層中聲速一般低于2500m/s(0.1000in/us)。常規(guī)超聲設(shè)備在測(cè)量帶漆層金屬的總厚度時(shí)將錯(cuò)誤地以鋼的聲速測(cè)量涂層，這意味著涂層將顯示至少2.35倍(兩種聲速的比值)其真實(shí)厚度的值。在涉及厚涂層的情況下，由涂層引入的這種誤差可以為總厚度測(cè)量的很大一部分。這個(gè)問題的解決方案是以這樣一種方法----從測(cè)量中將涂層成分去除----來測(cè)量或計(jì)算厚度。

回波―回波測(cè)量簡單地應(yīng)用了在兩個(gè)相鄰底面回波間的時(shí)間間隔的成熟技術(shù)，這個(gè)時(shí)間間隔代表了透過檢測(cè)材料的聲波的連續(xù)往返行程時(shí)間。在那些帶涂層金屬的情況中，這些多次回波只能發(fā)生在金屬中而不是涂層中，因此任何一對(duì)回波的間隔(底面回波1到2、底面回波2到3等)，只代表了已去除涂層厚度后的金屬厚度。透過涂層測(cè)量要使用一個(gè)專利軟件來確定在涂層中一個(gè)往返行程代表的時(shí)間間隔。該時(shí)間間隔用于計(jì)算和顯示涂層厚度，并且通過從總測(cè)量值中減去該時(shí)間間隔，儀器也能計(jì)算和顯示金屬底層厚度。

Q：超聲波測(cè)厚儀探頭直徑有幾個(gè)選擇？

A：常規(guī)探頭直徑為φ10mm，另外還可以選擇φ6mm和φ12mm。

Q：螺栓應(yīng)力檢測(cè)儀怎么選？

A：螺旋應(yīng)力測(cè)試儀廣泛的應(yīng)用于航空航天、衛(wèi)星制造、電力設(shè)備、建筑橋梁和石油化工等領(lǐng)域的測(cè)量試驗(yàn)。螺旋應(yīng)力測(cè)試儀采用先進(jìn)的超聲波反射技術(shù)，能精確、快速地測(cè)量出螺栓緊固后的應(yīng)力和應(yīng)變，具有使用方便、顯示直觀、便于攜帶等特點(diǎn)。MIN-MAX MAX2大屏幕，其它一樣

事先在實(shí)驗(yàn)室里用拉力試驗(yàn)機(jī)做測(cè)試，10kg 20kg 30kg測(cè)量其長度值以及溫度變化，將這個(gè)值輸入到儀器中；帶到現(xiàn)場(chǎng)進(jìn)行測(cè)量，測(cè)量出來螺栓緊固后的長度，儀器會(huì)給出一個(gè)應(yīng)力值來。近似的測(cè)量，現(xiàn)場(chǎng)攜帶方便，一般是橋梁所購買。

磁性探頭非磁性探頭：磁性探頭在測(cè)量時(shí)可以一直吸附在螺栓上，操作容易。

探頭不配探頭線，儀器標(biāo)配里有一根探頭線。測(cè)量的螺栓長度可以到1米多，最小是20mm差不多。

Q：超聲波測(cè)厚儀可以測(cè)聚氨酯厚度嗎？

Q：達(dá)高特測(cè)厚儀適用于哪些行業(yè)？

A：超聲波測(cè)厚儀指的是使用超聲波在介質(zhì)里面的脈沖反射對(duì)物體厚度測(cè)試的儀器，這種儀器通常是由主機(jī)與探頭兩部分構(gòu)成的，其應(yīng)用范圍十分的廣泛。超聲波測(cè)厚儀因?yàn)槌�聲波處理非常的簡潔，它�?duì)金屬和非金屬材料的厚度，同時(shí)具有優(yōu)異的指向性，超聲技術(shù)測(cè)量金屬，不僅迅速也十分的準(zhǔn)確，有利于環(huán)境保護(hù)，特別是在只許可一個(gè)側(cè)面可按觸的場(chǎng)合，更能顯示其優(yōu)越性，超聲波測(cè)厚儀廣泛用于各種板材、管材壁厚、鍋爐容器壁厚及其局部腐蝕、銹蝕的情況，因此對(duì)冶金等各工業(yè)部門的產(chǎn)品檢驗(yàn)，對(duì)設(shè)備安全運(yùn)行及現(xiàn)代化管理起著重要的功能。

Q：在使用測(cè)厚儀時(shí)如果選錯(cuò)聲速對(duì)測(cè)量結(jié)果是怎樣影響？

A：聲速選擇錯(cuò)誤會(huì)導(dǎo)致測(cè)量結(jié)果的誤差，所以在測(cè)量工件前，根據(jù)材料種類預(yù)置其聲速或根據(jù)標(biāo)準(zhǔn)塊反測(cè)出聲速。當(dāng)用一種材料校正儀器后（常用試塊為鋼）又去測(cè)量另一種材料時(shí)，將產(chǎn)生錯(cuò)誤的結(jié)果。要求在測(cè)量前一定要正確識(shí)別材料，選擇合適聲速。

07230724072807300803080608120814082409020907091410231112010803100615072612131227
